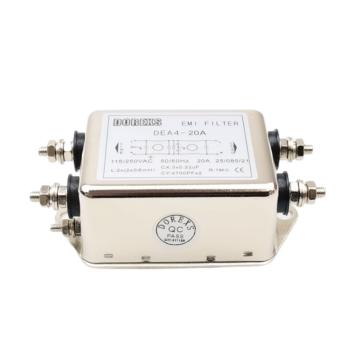

Однофазный фильтр электромагнитных помех серии DEA4 с высоким ослаблением — номинальный ток 3–20 А

Краткое описание:

■ Однофазные фильтры электромагнитных помех/шумовые фильтры 220 В переменного тока
■ Номинальный ток: 3–20 А
■ Схема с двойным фильтром
■ В диапазоне частот 100 кГц-30 МГц он имеет очень хорошие возможности подавления синфазных и дифференциальных помех.
■ Мы являемся производителем, специализирующимся на фильтрах электромагнитных помех уже 14 лет.
■ Поддержка бесплатных образцов
■ У нас есть сертификат UL ROHS CE


Информация о продукте

Теги продукта

Внедрение продукции

Эта серия продуктов, производимых нашей компанией, имеет очень хороший эффект подавления дифференциальных и синфазных помех в диапазоне 10 кГц-30 МГц, низкая цена, хорошая производительность, поддержка различных параметров настройки;На ваш выбор доступны три режима подключения провода / медного болта / стандартного быстрого разъема 6,3 * 0,8, которые удобны в использовании и быстро устанавливаются.Он имеет очень хорошую производительность для устранения высокочастотных помех 10 кГц-30 МГц.

Функции

■ Однофазный фильтр электромагнитных помех с предохранителем, кулисным переключателем и розеткой

■ Схема с двойным фильтром

■ Высокоэффективные фильтры

■ Фильтр электромагнитных помех с хорошим подавлением синфазных и дифференциальных помех

Случаи применения

Они широко используются в различных электроприборах, испытательном оборудовании, медицинском оборудовании, системе противопожарной защиты, оборудовании для лазерной резки, системе мониторинга городской безопасности, сценическом осветительном оборудовании, системе управления электросетью, системе привода светодиодного освещения, роботе промышленной автоматизации и других сложных электромагнитных оборудование для создания помех, чтобы обеспечить нормальную и безопасную работу этого оборудования, эффективно уменьшить количество отказов оборудования. Это может уменьшить помехи высокочастотного сигнала для периферийного оборудования и электросети, а также защитить ваши испытания на электромагнитную совместимость.

zsegf (5)

Система привода светодиодного освещения

zsegf (7)

Медицинское оборудование

zsegf (8)

Испытательное оборудование

Информация о товаре

 gvbcv

Номинальное напряжение

115/250 В переменного тока

Частота линии

50/60 Гц

Испытательное напряжение

1500 В постоянного тока (линия/линия)

2150 В переменного тока (линия/земля)

Изоляционное сопротивление

>50 МОм при 500 В постоянного тока

Климатическая категория

25.085.21

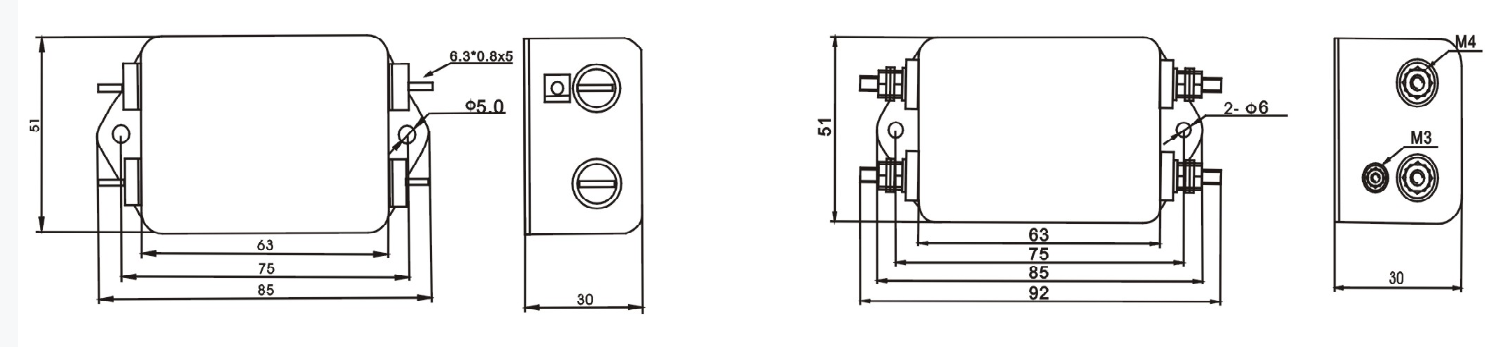

Внешний чертеж и размеры (мм)

DAA1  Series EMI power noise filters (3)

Список общих продуктов

Деталь №

Номинальный ток

Ток утечки

Терминал

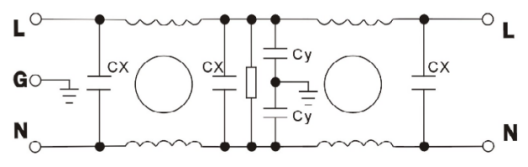

Электрические схемы

Сертификация безопасности

Вход

Выход

DЕА4-3А

3A

<2.0mA

Болт/терминал

Болт/терминал

 zsegf (11)







КУЛ, СЕ



ККК, РОХС

DЕА4-6А

6A

<2.0mA

Болт/терминал

Болт/терминал

DЕА4-10А

10А

<2.0mA

Болт/терминал

Болт/терминал

ДЭА4-20А

20A

<2.0mA

Болт/терминал

Болт/терминал

Этот параметр является только продуктом спецификации, мы поддерживаем настройку параметра

Вносимая потеря

zsegf (13)
zsegf (15)
zsegf (6)
