Однофазный фильтр электромагнитных помех серии DEA5 с высоким ослаблением — номинальный ток 20–30 А

Краткое описание:

■ Однофазные фильтры электромагнитных помех/шумовые фильтры 220 В переменного тока
■ Номинальный ток: 20–30 А
■ Конструкция с двойным фильтром, проводное соединение, простая и быстрая установка
■ В диапазоне частот 10 кГц-30 МГц он имеет очень хорошие возможности подавления синфазных и дифференциальных помех.

■ Мы являемся производителем, специализирующимся на фильтрах электромагнитных помех уже 14 лет.

■ Поддержка бесплатных образцов

■ У нас есть сертификат UL ROHS CE


Информация о продукте

Теги продукта

Внедрение продукции

Эта серия продуктов, производимых нашей компанией, имеет очень хороший эффект подавления дифференциальных и синфазных помех в диапазоне 10 кГц-30 МГц, низкая цена, хорошая производительность, поддержка различных параметров настройки;На ваш выбор доступны три режима подключения провода / медного болта / стандартного быстрого разъема 6,3 * 0,8, которые удобны в использовании и быстро устанавливаются.Он имеет очень хорошую производительность для устранения высокочастотных помех 10 кГц-30 МГц.

Функции

■ Однофазный фильтр электромагнитных помех с высоким ослаблением

■ Конструкция с двойным фильтром, проводное соединение, простая и быстрая установка

■ Высокоэффективные фильтры

■ Фильтр электромагнитных помех с хорошим подавлением синфазных и дифференциальных помех

Случаи применения

Они широко используются в различных электроприборах, испытательном оборудовании, медицинском оборудовании, системе противопожарной защиты, оборудовании для лазерной резки, системе мониторинга городской безопасности, сценическом осветительном оборудовании, системе управления электросетью, системе привода светодиодного освещения, роботе промышленной автоматизации и других сложных электромагнитных оборудование для создания помех, чтобы обеспечить нормальную и безопасную работу этого оборудования, эффективно уменьшить количество отказов оборудования. Это может уменьшить помехи высокочастотного сигнала для периферийного оборудования и электросети, а также защитить ваши испытания на электромагнитную совместимость.

zsdg (3)

Электроприборы

zsdg (4)

Испытательное оборудование

zsdg (5)

Оборудование для лазерной резки

Информация о товаре

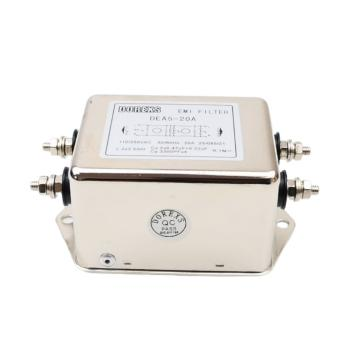

 zsdg (2) Номинальное напряжение

115/250 В переменного тока

Частота линии

50/60 Гц

Испытательное напряжение

1500 В постоянного тока (линия/линия)



2150 В переменного тока (линия/земля)

Изоляционное сопротивление

>50 МОм при 500 В постоянного тока

Климатическая категория

25.085.21

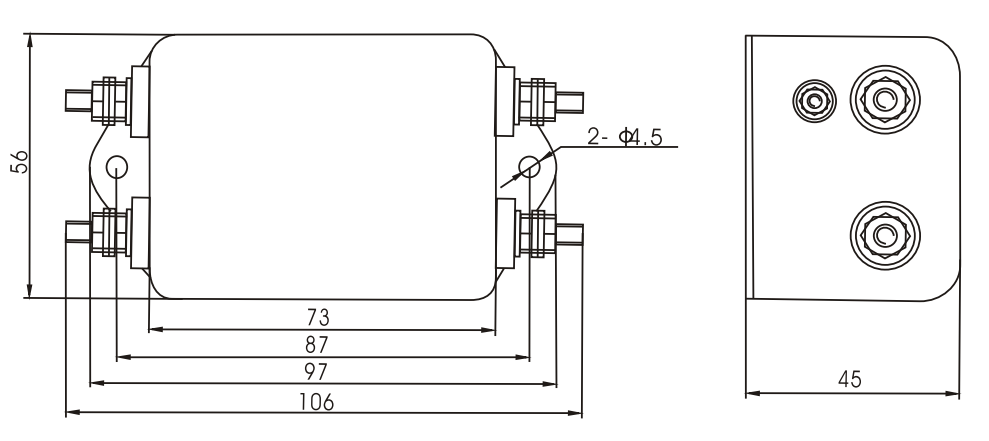

Внешний чертеж и размеры (мм)

DAA1  Series EMI power noise filters (3)

Список общих продуктов

Деталь №

Номинальный ток

Ток утечки

Терминал

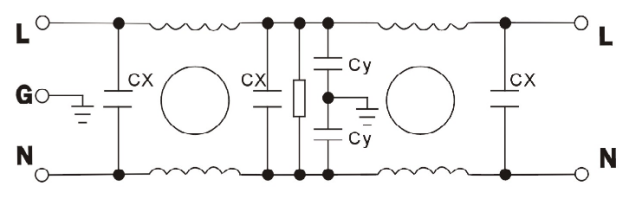

Электрические схемы

Сертификация безопасности

Вход

Выход

ДЭА5-20А

20А

<2,0 мА

Болт/терминал

Болт/терминал

 zsdg (7)





КУЛ, СЕ

ККК, РОХС

ДЭА5-30А

30А

<2,0 мА

Болт/терминал

Болт/терминал

Этот параметр является только продуктом спецификации, мы поддерживаем настройку параметра

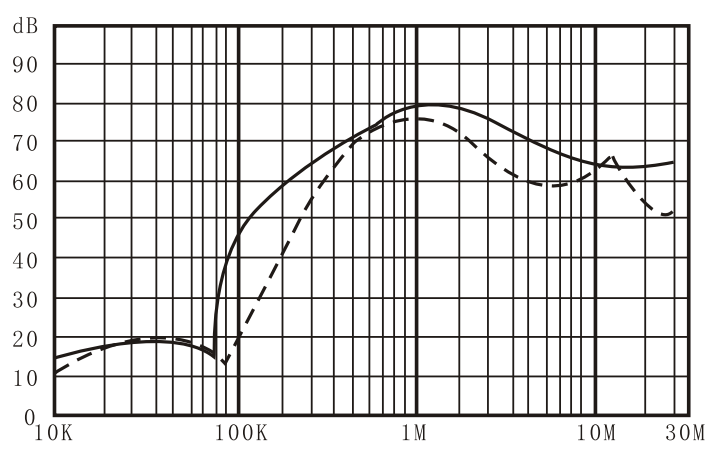

Вносимая потеря

zsegf (13)
zsegf (15)

DAA1  Series EMI power noise filters (2)

ДЭА5-20А/30А
